Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Screate DALA
Numer modelu: F4010-k
Warunki płatności i wysyłki
Minimalne zamówienie: negocjowalne
Cena: Negotiable
Szczegóły pakowania: standardowe opakowanie, zgodnie z wymaganiami klienta
Czas dostawy: 7 - 15 dni roboczych
Zasady płatności: T/T itd.
Dane pomiarowe: |
średnica i owalność, guzek i szyjki |
Zastosowanie: |
drut i kabel elektryczny, drut stalowy, emaliowany drut miedziany itp. |
Pomiar: |
0,3 ~ 10 mm |
Powtarzalność: |
± 0,2 μm |
Częstotliwość: |
10 kHz/oś |
Wielkość: |
275*242*60mm |
Działające źródło zasilania: |
24V ±10% 40VA |
Komunikacja: |
WIFI, RS485 MODBUS RTU, CAN, PROFINET, PROFIBUS, ETHERNET IP |
Dane pomiarowe: |
średnica i owalność, guzek i szyjki |
Zastosowanie: |
drut i kabel elektryczny, drut stalowy, emaliowany drut miedziany itp. |
Pomiar: |
0,3 ~ 10 mm |
Powtarzalność: |
± 0,2 μm |
Częstotliwość: |
10 kHz/oś |
Wielkość: |
275*242*60mm |
Działające źródło zasilania: |
24V ±10% 40VA |
Komunikacja: |
WIFI, RS485 MODBUS RTU, CAN, PROFINET, PROFIBUS, ETHERNET IP |
Z powtarzalnością pomiarów ± 0,2um, F4010-k jest uniwersalny, stosowany do różnych materiałów, takich jak drut i kabel elektryczny, drut stalowy, emaliowany drut miedziany, rury medyczne, włókna 3D,I tak dalej..

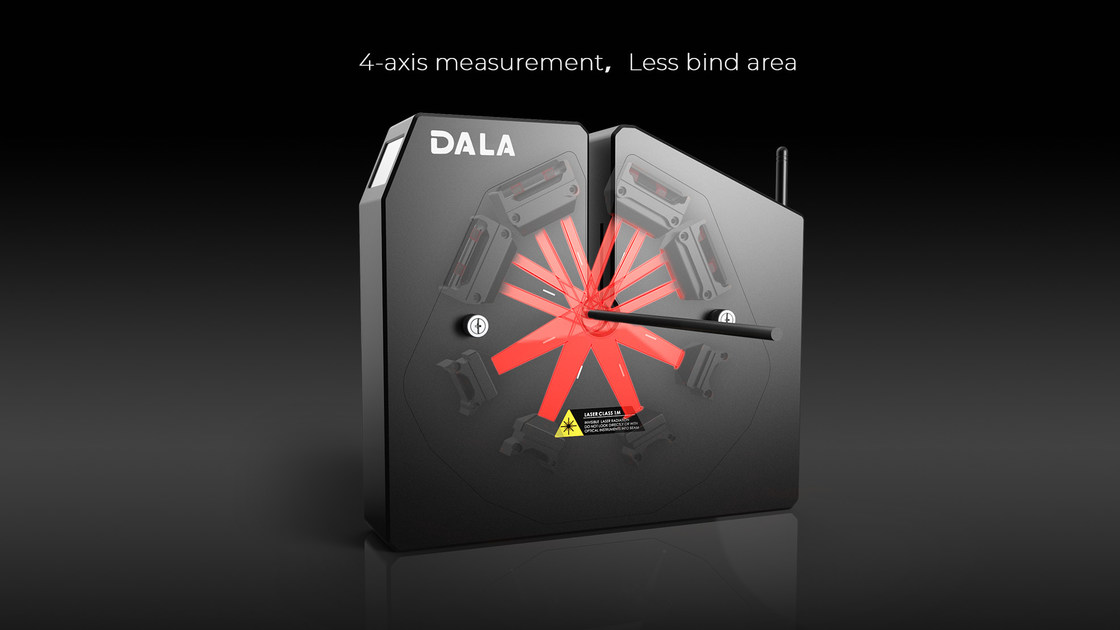

Wieloosiowe pomiary wysokiej prędkości, zbieranie danych jest bardziej kompleksowe i dokładne, wysoka częstotliwość pobierania próbek 10KHz/sekundę/osio, 4-osiowe rozwiązanie pomiarowe,rzeczywiście odzwierciedlające warunki drutu i rurki.
| Model | F4010-K |
|---|---|
| Oś | 4-osiowe |
| Dane pomiarowe | średnica i jajnik, guz i szyja |
| Częstotliwość | 10KHz/osio |
| Zakres pomiarów | 00,3 ~ 10 mm |
| Powtarzalność(1) | ± 0,2 μm |
| Dokładność(2) |
dokładność średnicy:±(0,001+0,01%*D) mm dokładność jajowości: < 0,5 mm:± 0,004 mm ≥ 0,5 mm: ±2 ((0,001+0,01%*D) mm |
| Min. wysokość defektu | 00,01 mm |
| Min długość defektu(3) | 0.2mm ((prędkość drutu120m/min) 0.8mm ((prędkość przewodu500m/min) |
| Wielkość | 275*242*60 mm |
| Źródło mocy roboczej | 24V ± 10% 40VA |
| Temperatura pracy | 5°C do 50°C |
| Wyświetlacz | Wyświetlacz LED |
| Port komunikacyjny |
Standard:WIFI,RS485 MODBUS RTU,CAN |
| Port elektryczny | Standardowe: wyjście cyfrowe (relej), wejście cyfrowe, wejście analogowe, port wejścia pulsowego kodera Opcja:Sterowanie sprzężeniem zwrotnym PI(4) |
| Zbieranie i analiza danych | dostępne (opcja DS14 ZT system wyświetlania i sterowania,DMS1000) |
| Alarm o nadmiarze tolerancji | dostępne |
| Tryb przejrzysty | dostępne |
Uwaga:
(1) ustawienie okna przesuwnego jako 100 ms, powtórność średnicy zewnętrznej okrągłej pręty φ1 mm na obszarze środka pomiaru
(2) ustawić okno przesuwne jako 100 ms, odchylenie średnicy zewnętrznej okrągłego pręta φ1 mm na obszarze pomiarowym
(3) ustawić średni czas pomiaru wad jako 0 ms, minimalną długość wad, której nie można pominąć na powierzchni mierzalnej
(4) Kontrola informacji zwrotnych PI jest opcjonalna, ale musi być zamówiona podczas składania zamówienia
