Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Screate DALA
Numer modelu: Seria TL-3000
Warunki płatności i wysyłki
Minimalne zamówienie: negocjowalne
Cena: Negotiable
Szczegóły pakowania: standardowe opakowanie, zgodnie z wymaganiami klienta
Czas dostawy: 7 - 15 dni roboczych
Zasady płatności: T/T itd.
Dane pomiarowe: |
średnica, owalność, szerokość, grubość, grudki i szyjki |
Zastosowanie: |
drut okrągły, drut płaski, drut przezroczysty, wąż i pręt itp. |
Pomiar: |
0,03 ~ 120 mm |
Działające źródło zasilania: |
24V ±10% 40VA |
Komunikacja: |
WIFI, RS485 MODBUS RTU, CAN, PROFINET, PROFIBUS, ETHERNET IP |
Dane pomiarowe: |
średnica, owalność, szerokość, grubość, grudki i szyjki |
Zastosowanie: |
drut okrągły, drut płaski, drut przezroczysty, wąż i pręt itp. |
Pomiar: |
0,03 ~ 120 mm |
Działające źródło zasilania: |
24V ±10% 40VA |
Komunikacja: |
WIFI, RS485 MODBUS RTU, CAN, PROFINET, PROFIBUS, ETHERNET IP |

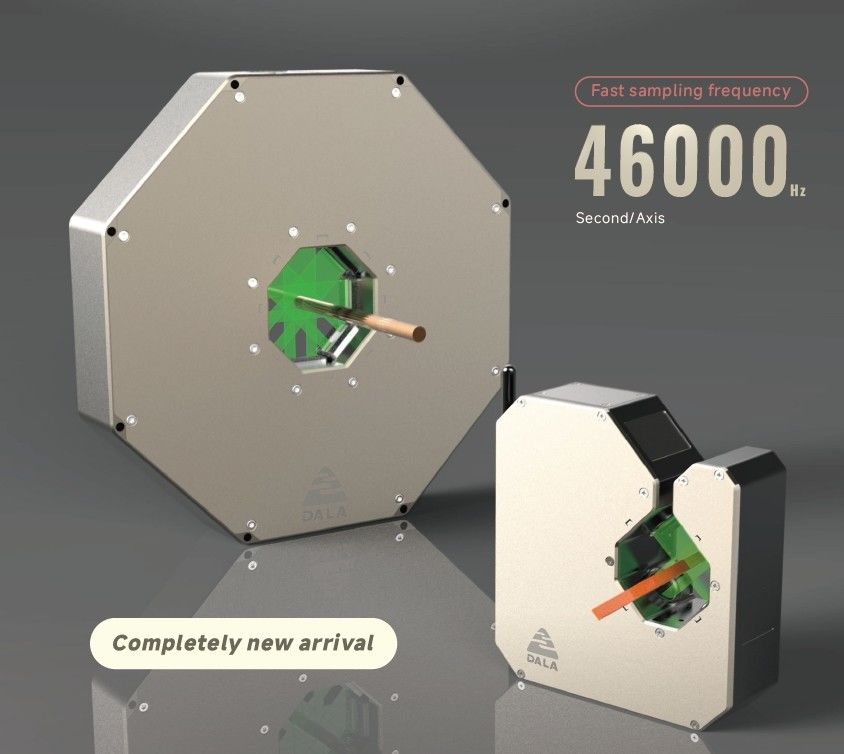

| Model | TL-3006D | TL-3025D | TL-3025Q | TL-3120D |
|---|---|---|---|---|
| Oś | 2-osiowe | 2-osiowe | 4-osiowe | 2-osiowe |
| Zakres pomiarów | 00,03 ~ 6 mm | 0.2 ~ 25 mm | 0.2 ~ 25 mm | 00,8~120 mm |
| Powtarzalność | ± 0,03 μm(1) | ± 0,1 μm(2) | ± 0,1 μm(2) | ± 0,3 μm(3) |
| Dokładność | ± 0,5 μm(4) | ± 2 μm(5) | ± 2 μm(5) | ± 5 μm(6) |
| Częstotliwość pobierania próbek | 46 kHz/oś | 46 kHz/oś | 46 kHz/oś | 20 kHz/oś |
| Rozmiar ((L*W*H) | 180*198*60 mm | 270*296*60 mm | 380*380*68 mm | 507*492*65 mm |
| Zastosowanie | Drut okrągły, drut płaski, drut przezroczysty, wąż i pręt itp. | |||
| Dane pomiarowe | średnica, owalność, szerokość, grubość, grubice i szyje | |||
| Zasilanie | 24V ±5%, maks. 75W | |||
| Wyświetlacz | LED | |||
| Interfejs komunikacji |
Standard:RS485 MODBUS RTU,CAN,Wi-Fi Opcja:PROFIBUS,PROFINET,EtherNet/IP,EtherCAT itp. |
|||
| Port elektryczny |
Domyślnie: wyjście cyfrowe (relej), wejście cyfrowe, port wejścia impulsowego kodera wejścia analogowego. Opcja: sterowanie sprzężeniem zwrotnym PI, wyjście analogowe(7) |
|||
| Dostosowanie do środowiska | Pracuję w tym czasie. | 0~50°C | ||
| Praca w środowisku | 20~85% RH ((bez kondensacji) | |||
| Jasność | światło żarowe, lampa fluorescencyjna 3000lx lub mniejsza | |||
| Odporność wibracji | 10~55Hz pełna amplituda 1,5 mm w kierunku XYZ przez 2 godziny | |||
| Odporność na uderzenia | 10G/6ms | |||
| Poziom IP | IP65 | |||
| Analiza zbierania danych | System oprogramowania pomiarowego DMS1000, system wyświetlania i sterowania DS14 ZT | |||
| Alarm nie tolerowany | Wsparcie | |||
| Tryb przejrzysty | Wsparcie | |||
UWAGA:
(1) Ustawić średnią liczbę razy na 1150 i zmierzyć wartość ±2σ okrągłej standardowej pręty o średnicy 10 mm w centrum obszaru pomiarowego.
(2) W przypadku obiektu o średnicy 10 mm dokładność pomiaru wynosi ± 2 mm, gdy porusza się w środku 8*8 mm;
(3) Opcje sterowania sprzężeniem zwrotnym PI i opcje wyjścia analogowego należy zamówić w momencie składania zamówienia urządzenia.
(4) Przenieść bieg okrągły φ1 mm w obszarze pomiaru 2*2 mm i przeprowadzić błąd pomiaru;
(5) Przenieść okrągłą prętę φ10 mm w obszarze pomiaru 8*8 mm i przeprowadzić błąd pomiaru;
(6) Przenieść kolistą prętę φ40 mm w obszarze pomiaru 40*40 mm i przeprowadzić błąd pomiaru;
(7) Moduł łączności przemysłowej i moduł sterowania zwrotnym PI są zainstalowane przed wypuszczeniem z fabryki, dlatego przed złożeniem zamówienia należy powiadomić o zapotrzebowaniu.
